0 前言

本文参考以下链接

1 实验环境

3 台 centos6.5，1 台 win10，openvpn-2.4.7，easy-rsa-3.0.5

2 拓扑结构

Win10 安装 openvpn-gui，三台 centos6.5 为 vmware 虚拟机，分为 client、vpnserver、proxy

三台 centos6.5 的 eth0 网卡均为内网 (lan 区段) 地址 1.1.1.0/24 网段，proxy 额外添加一块 eth1 网卡设置 nat 模式模拟外网 ip

3 实验目的

win10 访问 proxy 的外网 ip 对应端口连接到 vpnserver，分配到内网 ip 后可以访问到 client

4 实验思路

proxy 配置 ipv4 转发，将访问到本机 eth1 网卡相对应的端口上的流量转发给 vpnserver 的 vpn 服务端口
vpnserver 为 win10 分配 ip 实现访问内网

5 实施步骤

5.1 初始化环境

配置 ip

节点	ip
client：	1.1.1.1/24
vpnserver：	1.1.1.2/24
proxy：	1.1.1.3/24 192.168.150.114/24
win10：	192.168.150.1/24

环境初始化（client 和 vpnserver 关闭 iptables 和 selinux，proxy 仅关闭 selinux）

sed -i '/SELINUX/s/enforcing/disabled/' /etc/selinux/config
setenforce 0

5.2 安装 vpnserver & easy-rsa

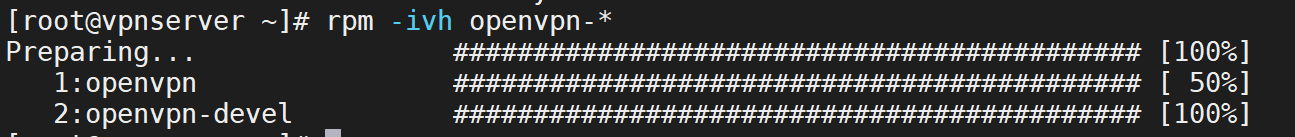

vpnserver 安装 openvpn

由于 centos6 的所有官方源已失效，使用此链接中的方法将源码编译成 rpm 包。

openvpn 版本：2.4.7

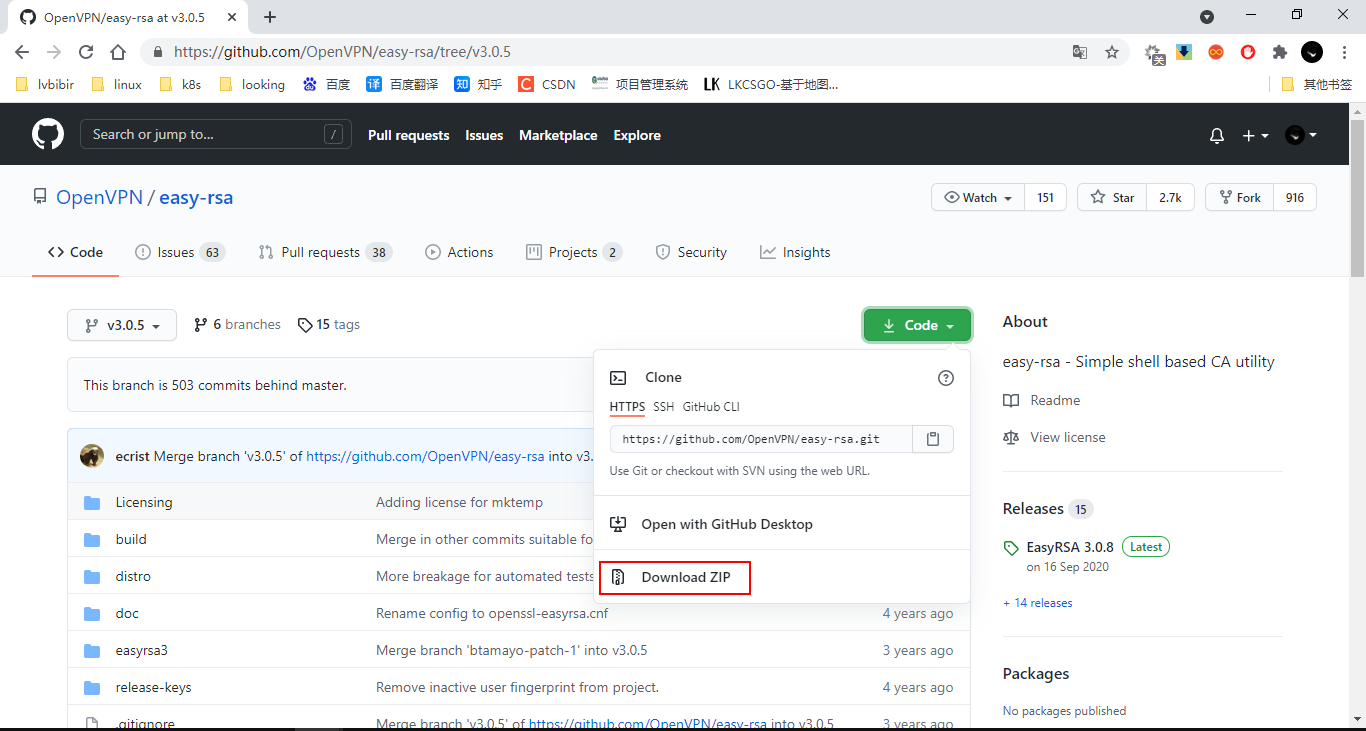

下载 easy-rsa 下载地址

5.3 创建目录，配置 vars

[root@vpnserver ~]# mkdir openvpn
[root@vpnserver ~]# unzip easy-rsa-3.0.5.zip
[root@vpnserver ~]# mv easy-rsa-3.0.5 easy-rsa
[root@vpnserver ~]# mkdir -p /etc/openvpn
[root@vpnserver ~]# cp -a easy-rsa /etc/openvpn

[root@vpnserver ~]# cd /etc/openvpn/easy-rsa/easyrsa3/
[root@vpnserver easyrsa3]# cp vars.example vars
[root@vpnserver easyrsa3]# vim vars

添加如下变量

set_var EASYRSA_REQ_COUNTRY     "CN"
set_var EASYRSA_REQ_PROVINCE    "Beijing"
set_var EASYRSA_REQ_CITY        "Beijing"
set_var EASYRSA_REQ_ORG         "lvbibir"
set_var EASYRSA_REQ_EMAIL       "lvbibir@163.com"
set_var EASYRSA_REQ_OU          "My OpenVPN"

5.4 创建服务端证书及 key

创建服务端证书及 key

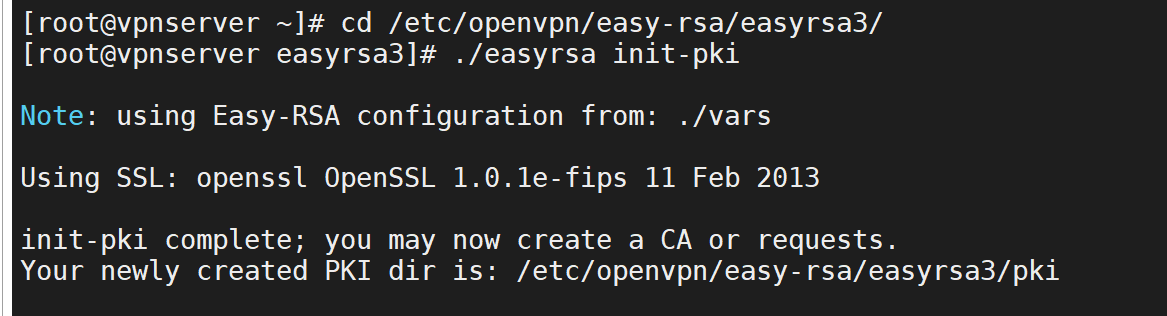

初始化

[root@vpnserver ~]# cd /etc/openvpn/easy-rsa/easyrsa3/
[root@vpnserver easyrsa3]# ./easyrsa init-pki

创建根证书

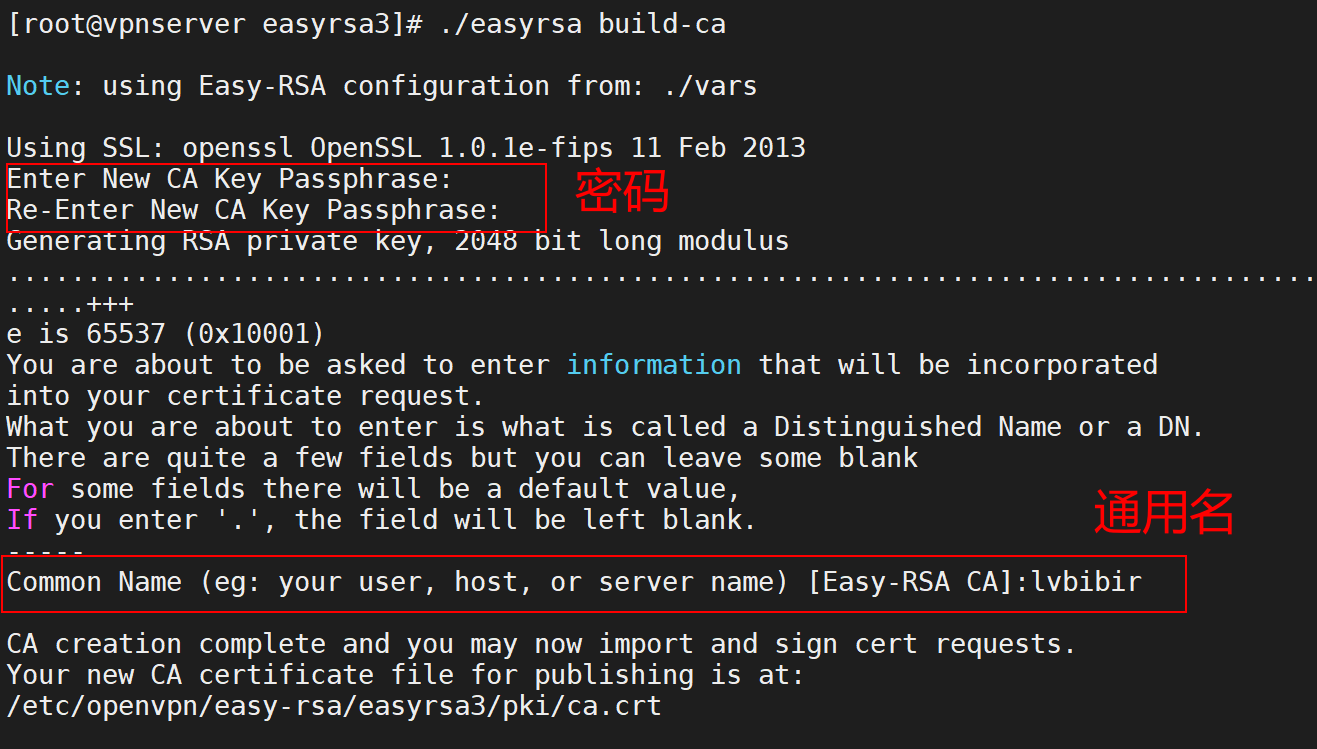

[root@vpnserver easyrsa3]# ./easyrsa build-ca

注意：在上述部分需要输入 PEM 密码 PEM pass phrase，输入两次，此密码必须记住，不然以后不能为证书签名。还需要输入 common name 通用名，这个你自己随便设置个独一无二的

创建服务器端证书

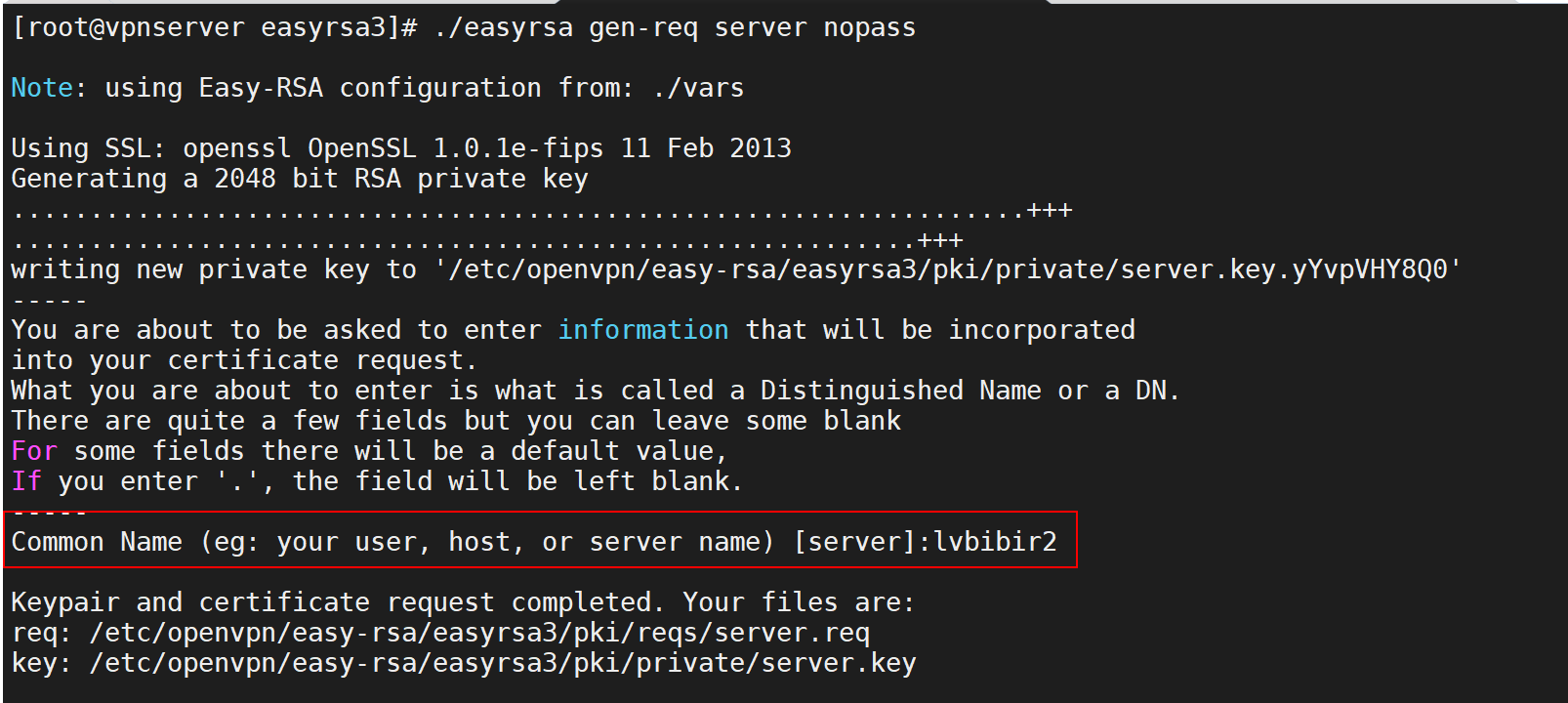

[root@vpnserver easyrsa3]# ./easyrsa gen-req server nopass

该过程中需要输入 common name，随意但是不要跟之前的根证书的一样

签约服务端证书

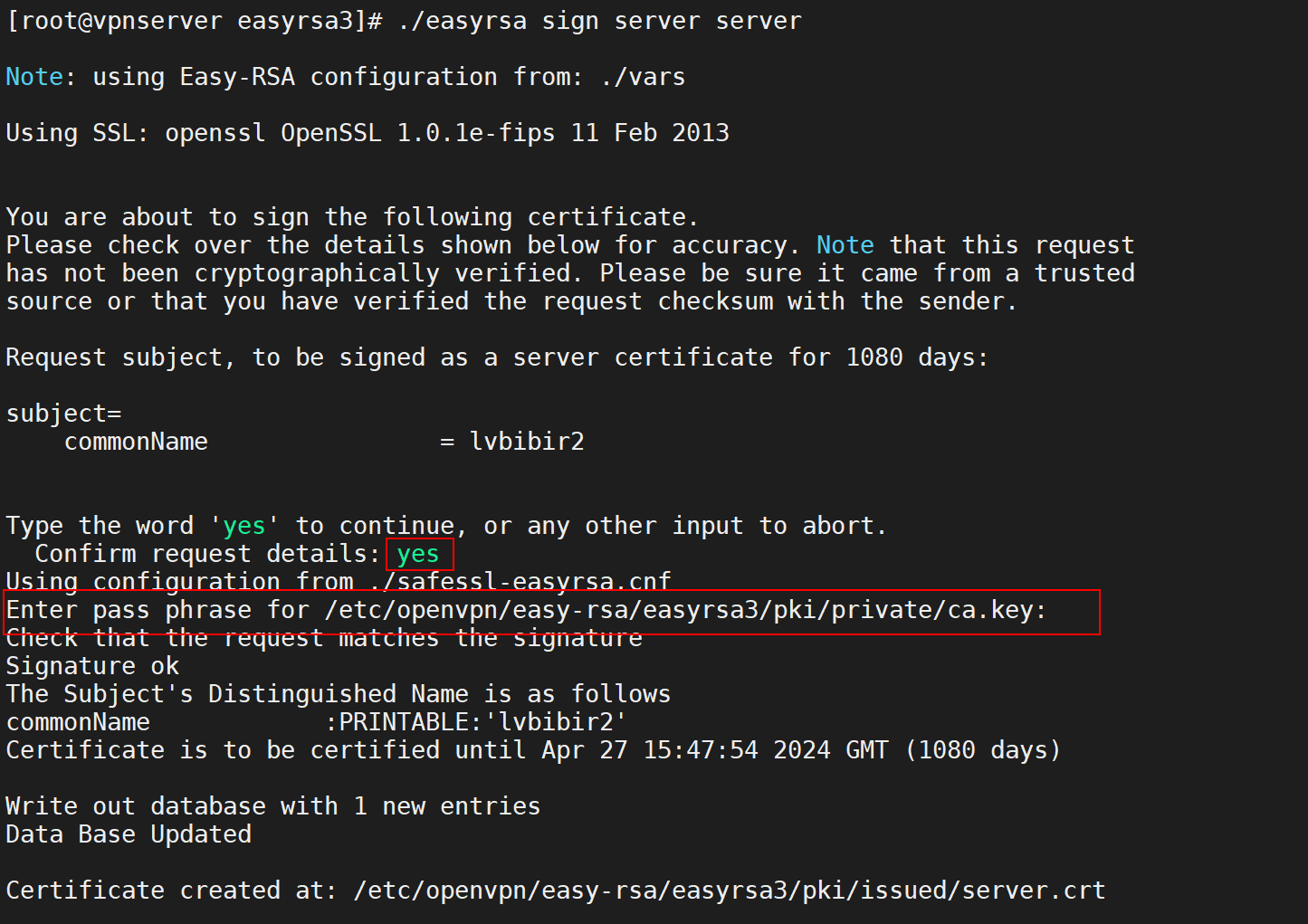

[root@vpnserver easyrsa3]# ./easyrsa sign server server

需要手动输入 yes 确认，还需要提供创建 ca 证书时的密码

创建 Diffie-Hellman，确保 key 穿越不安全网络的命令

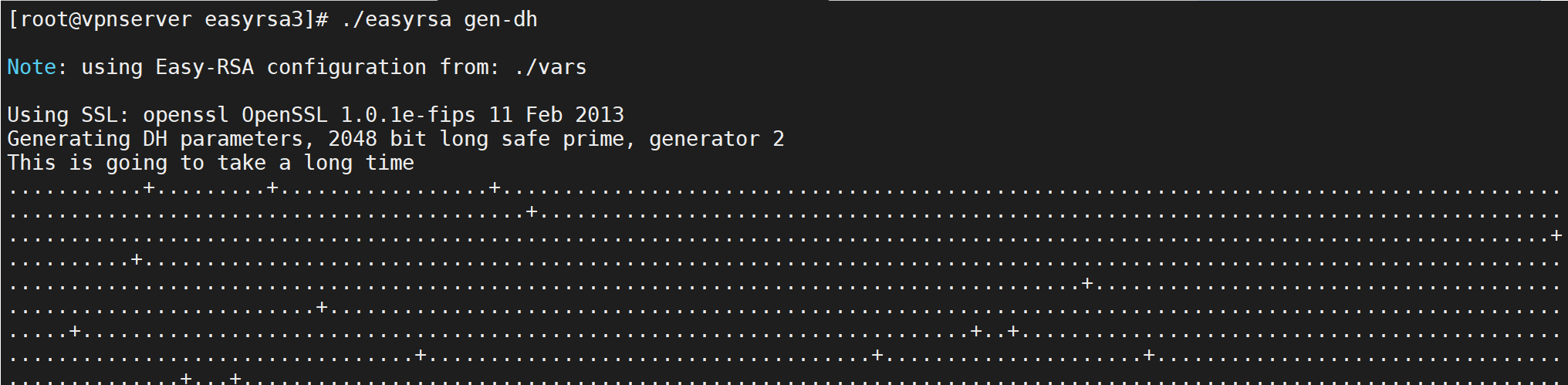

[root@vpnserver easyrsa3]# ./easyrsa gen-dh

5.5 创建客户端证书及 key

创建客户端证书

初始化

[root@vpnserver ~]# mkdir client
[root@vpnserver ~]# cd client/easy-rsa/easyrsa3/
[root@vpnserver easyrsa3]# ./easyrsa init-pki

需输入yes确认

需输入 yes 确认

创建客户端 key 及生成证书

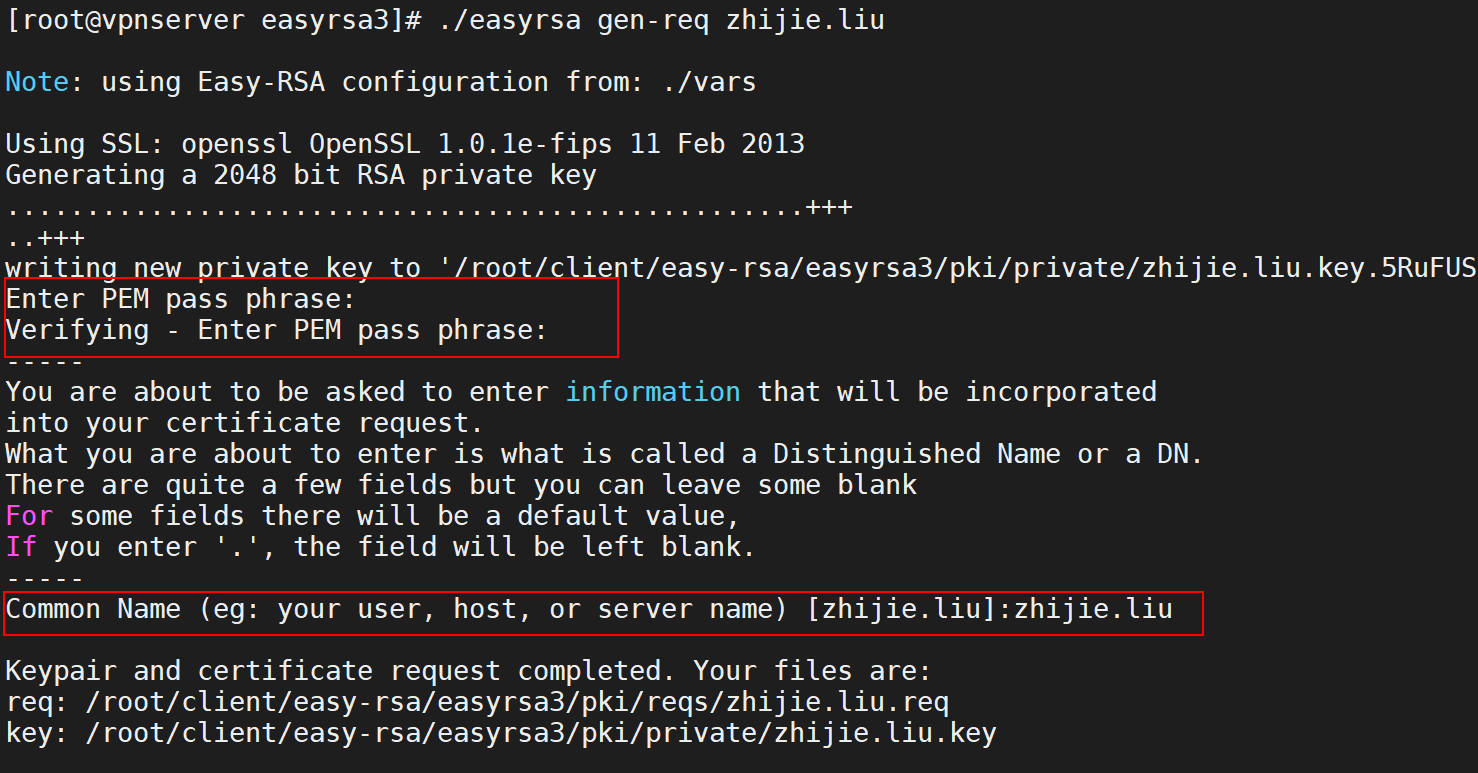

[root@vpnserver easyrsa3]# ./easyrsa gen-req zhijie.liu

名字自己自定义，该密码是用户使用该 key 登录时输入的密码，可以加 nopass 参数在客户端登录时无需输入密码

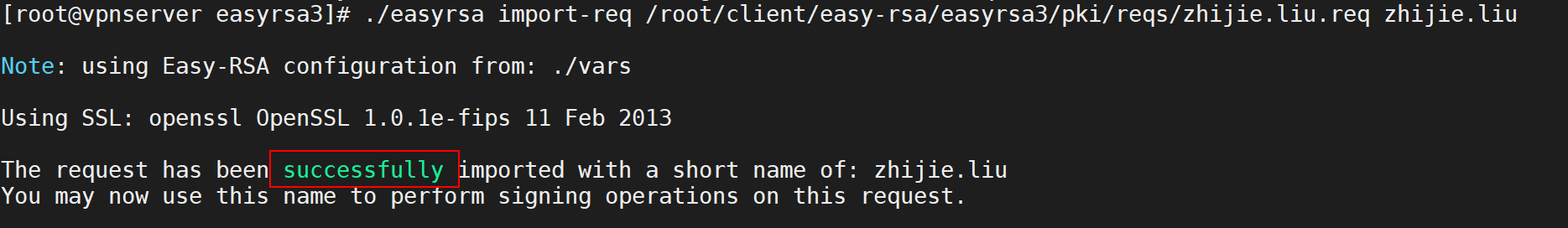

导入 req 证书

[root@vpnserver ~]# cd /etc/openvpn/easy-rsa/easyrsa3/
[root@vpnserver easyrsa3]# ./easyrsa import-req /root/client/easy-rsa/easyrsa3/pki/reqs/zhijie.liu.req zhijie.liu

签约证书

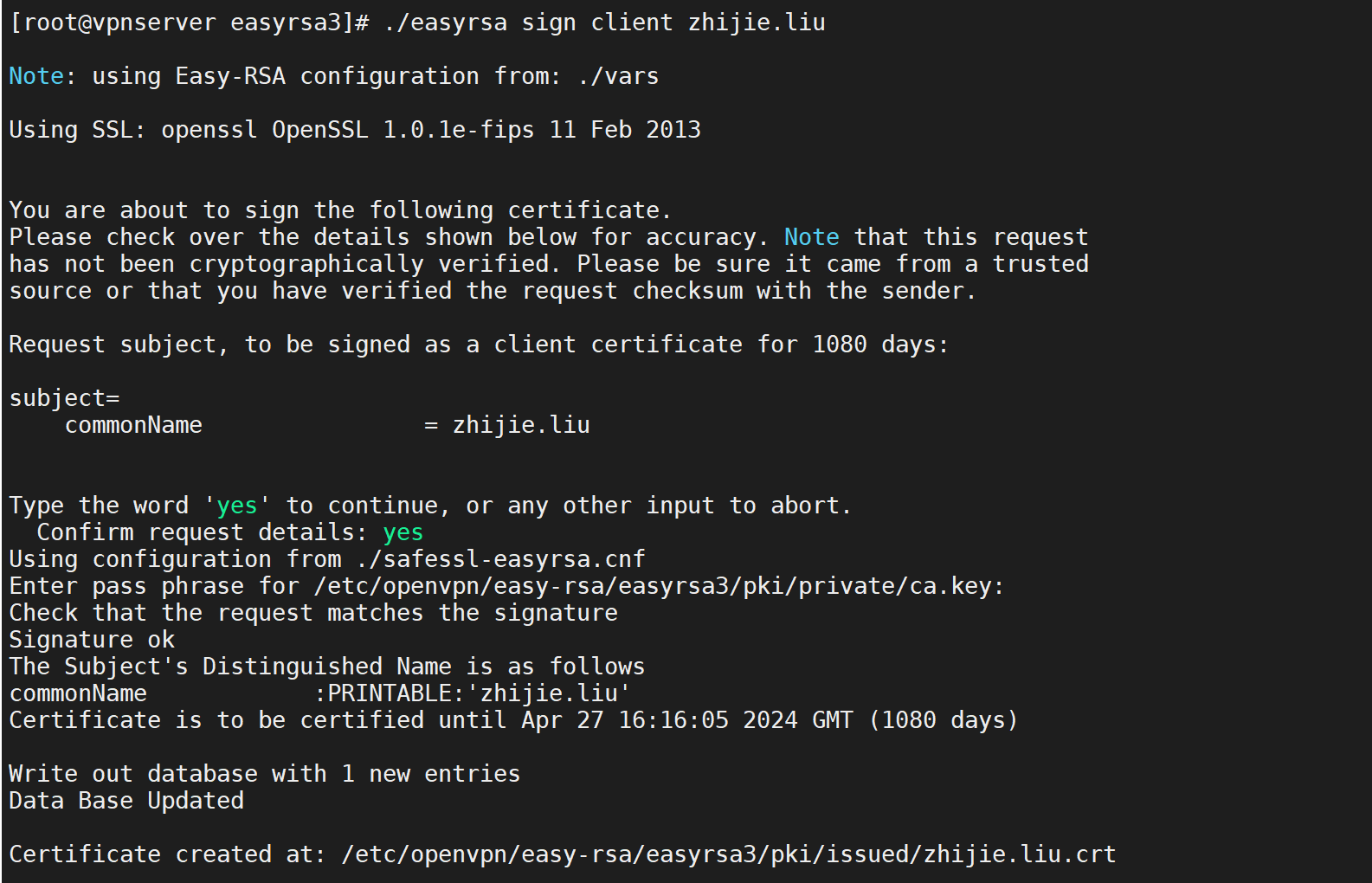

[root@vpnserver easyrsa3]# ./easyrsa sign client zhijie.liu

这里生成 client，名字要与之前导入名字一致

签约证书期间需要输入 yes 确认，期间需要输入 CA 的密码

5.6 归置证书

把服务器端必要文件放到/etc/openvpn 下（ca 证书、服务端证书、密钥）

[root@vpnserver ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/ca.crt /etc/openvpn/
[root@vpnserver ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/private/server.key /etc/openvpn/
[root@vpnserver ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/issued/server.crt /etc/openvpn/
[root@vpnserver ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/dh.pem /etc/openvpn/

把客户端必要文件放到/root/client 目录下（客户端的证书、密钥）

[root@vpnserver ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/ca.crt /root/client
[root@vpnserver ~]# cp /etc/openvpn/easy-rsa/easyrsa3/pki/issued/zhijie.liu.crt /root/client/
[root@vpnserver ~]# cp /root/client/easy-rsa/easyrsa3/pki/private/zhijie.liu.key /root/client

5.7 server.conf 配置

为服务器端编写配置文件

安装好配置文件后他会提供一个 server 配置的文件案例，将该文件放到/etc/openvpn 下

[root@vpnserver ~]# rpm -ql openvpn | grep server.conf

[root@vpnserver ~]# cp /usr/share/doc/openvpn-2.4.7/sample/sample-config-files/server.conf /etc/openvpn/

修改配置文件

[root@vpnserver ~]# vim /etc/openvpn/server.conf
[root@vpnserver ~]#  grep '^[^#|;]' /etc/openvpn/server.conf
local 0.0.0.0     #监听地址
port 1194     #监听端口
proto tcp     #监听协议
dev tun     #采用路由隧道模式
ca /etc/openvpn/ca.crt      #ca证书路径
cert /etc/openvpn/server.crt       #服务器证书
key /etc/openvpn/server.key  # This file should be kept secret 服务器秘钥
dh /etc/openvpn/dh.pem     #密钥交换协议文件
server 10.8.0.0 255.255.255.0     #给客户端分配地址池，注意：不能和VPN服务器内网网段有相同
ifconfig-pool-persist ipp.txt
push "route 1.1.1.0 255.255.255.0"	#推送内网地址
client-to-client       #客户端之间互相通信
keepalive 10 120       #存活时间，10秒ping一次,120 如未收到响应则视为断线
comp-lzo      #传输数据压缩
max-clients 100     #最多允许 100 客户端连接
user openvpn       #用户
group openvpn      #用户组
persist-key
persist-tun
status /var/log/openvpn/openvpn-status.log
log         /var/log/openvpn/openvpn.log
verb 3

5.8 其他设置

用户配置

[root@vpnserver ~]# mkdir /var/log/openvpn/
[root@vpnserver ~]# useradd openvpn -s /sbin/nologin
[root@vpnserver ~]# chown -R openvpn.openvpn /var/log/openvpn/
[root@vpnserver ~]# chown -R openvpn.openvpn /etc/openvpn/*

iptables 设置 nat 规则和打开路由转发

[root@vpnserver ~]# iptables -A INPUT -p tcp --dport 1194 -j ACCEPT
[root@vpnserver ~]# iptables -t nat -A POSTROUTING -s 10.8.0.0/24 -o eth0 -j MASQUERADE
[root@vpnserver ~]# iptables -vnL -t nat
Chain PREROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

Chain POSTROUTING (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 MASQUERADE  all  --  *      *       10.8.0.0/24          0.0.0.0/0

Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

[root@vpnserver ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@vpnserver ~]# sysctl -p

开启 openvpn 服务

[root@vpnserver ~]# openvpn --daemon --config /etc/openvpn/server.conf
[root@vpnserver ~]# netstat -anput | grep 1194

proxy 开启端口转发/映射

[root@along ~]# vim /etc/sysctl.conf //打开路由转发
net.ipv4.ip_forward = 1
[root@proxy ~]# sysctl -p
[root@proxy ~]# iptables -t nat -A PREROUTING -d 192.168.150.114 -p tcp --dport 1194 -j DNAT --to-destination 1.1.1.2:1194
[root@proxy ~]# iptables -t nat -A POSTROUTING -d 1.1.1.2 -p tcp --dport 1194 -j SNAT --to 1.1.1.3
[root@proxy ~]# iptables -A FORWARD -o eth0 -d 1.1.1.2 -p tcp --dport 1194 -j ACCEPT
[root@proxy ~]# iptables -A FORWARD -i eth0 -s 1.1.1.2 -p tcp --sport 1194 -j ACCEPT
[root@proxy ~]# iptables -A INPUT -p tcp --dport 1194 -j ACCEPT
[root@proxy ~]# service iptables save
[root@proxy ~]# service iptables reload

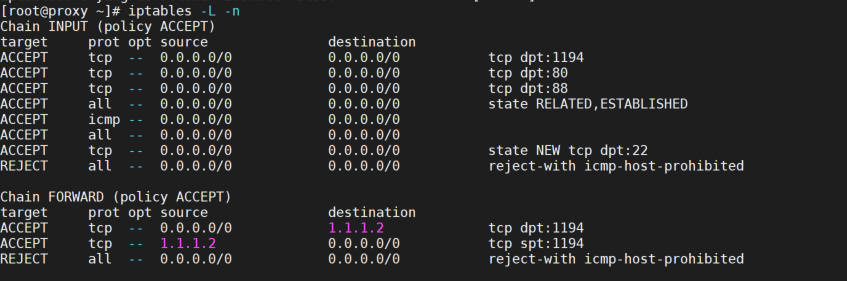

[root@proxy ~]# iptables -L -n

6 客户段连接测试

6.1 client 配置文件

[root@vpnserver ~]# rpm -ql openvpn | grep client.ovpn
/usr/share/doc/openvpn-2.4.7/sample/sample-plugins/keying-material-exporter-demo/client.ovpn
[root@vpnserver ~]# cp /usr/share/doc/openvpn-2.4.7/sample/sample-plugins/keying-material-exporter-demo/client.ovpn /root/client
[root@vpnserver ~]# vim /root/client/client.ovpn
client
dev tun
proto tcp
remote 192.168.150.114 1194
resolv-retry infinite
nobind
persist-key
persist-tun
ca ca.crt
cert client.crt
key client.key
comp-lzo
verb 3

6.2 拷贝客户端证书及配置文件

vpnserver 没装 vmtools 所以先将所有文件放到 proxy 上然后通过 scp 下载

[root@vpnserver openvpn]# scp /root/client/ca.crt root@1.1.1.3:/root/
[root@vpnserver openvpn]# scp /root/client/zhijie.liu.crt root@1.1.1.3:/root/
[root@vpnserver openvpn]# scp /root/client/zhijie.liu.key root@1.1.1.3:/root/
[root@vpnserver openvpn]# scp /root/client/client.ovpn root@1.1.1.3:/root/

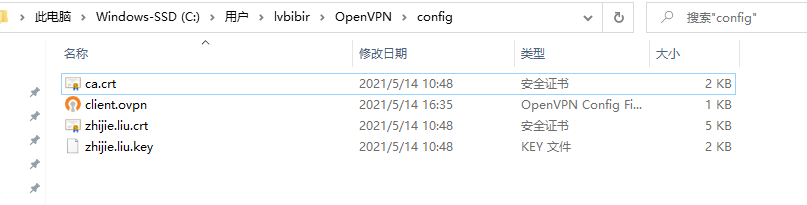

将这四个文件放到 win10 的 C:\Users\lvbibir\OpenVPN\config 目录下

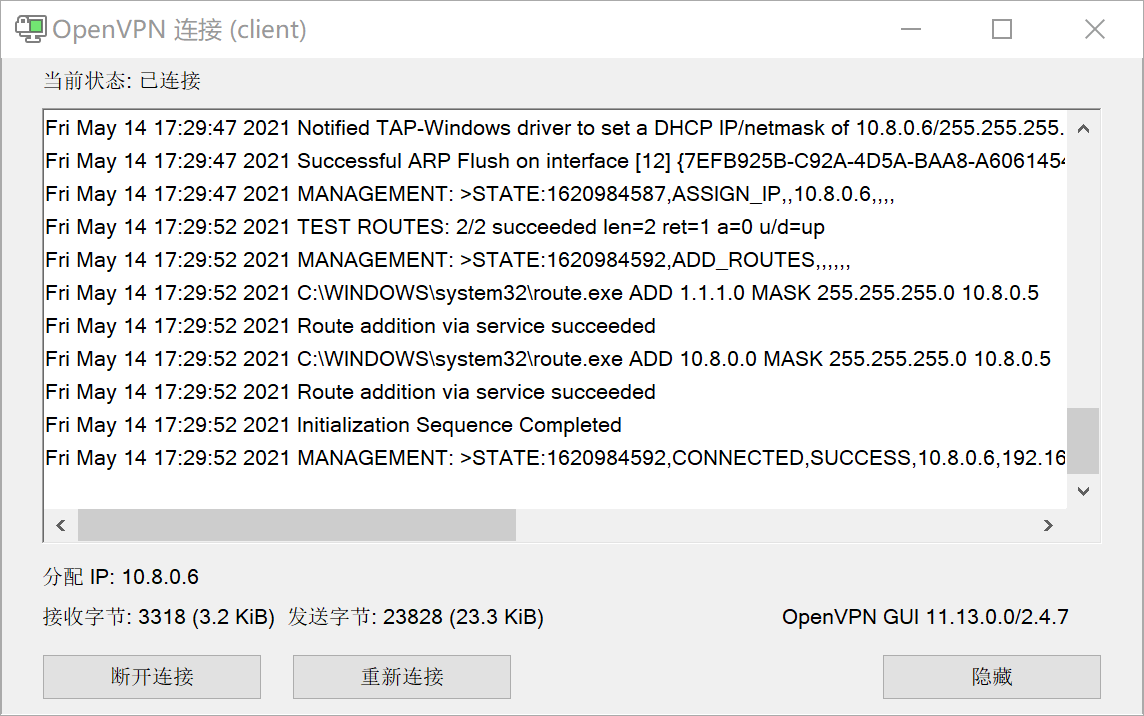

然后点击连接

6.3 ping 测试

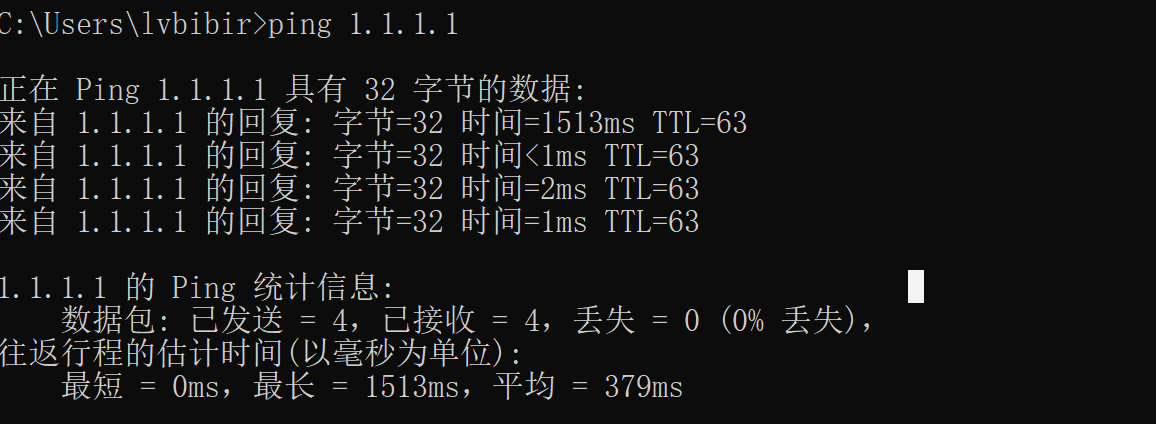

ping client 的内网 ip 1.1.1.1

以上
