kolla ansible简介

kolla 的使命是为 openstack 云平台提供生产级别的、开箱即用的交付能力。kolla 的基本思想是一切皆容器，将所有服务基于 Docker 运行，并且保证一个容器只跑一个服务（进程），做到最小粒度的运行 docker。

kolla 要实现 openetack 部署总体上分为两步，第一步是制作 docker 镜像，第二步是编排部署。因此，kolla 项目又被分为两个小项目：kolla、kolla-ansible 。

kolla-ansible项目 https://github.com/openstack/kolla-ansible

kolla项目 https://tarballs.opendev.org/openstack/kolla/

dockerhub镜像地址 https://hub.docker.com/u/kolla/

部署 openstack 集群

安装环境准备

官方部署文档： https://docs.openstack.org/kolla-ansible/train/user/quickstart.html

本次部署train版all-in-one单节点，使用一台centos7.8 minimal节点进行部署，该节点同时作为控制节点、计算节点、网络节点和cinder存储节点使用，同时也是kolla ansible的部署节点。

kolla安装节点要求：

2 network interfaces 8GB main memory 40GB disk space

如果是vmware workstation环境，勾选处理器选项的虚拟化引擎相关功能，否则后面需要配置nova_compute_virt_type=qemu参数，这里选择勾选，跳过以下步骤。

cat /etc/kolla/globals.yml
nova_compute_virt_type: "qemu"

#或者部署完成后手动调整
[root@kolla ~]# cat /etc/kolla/nova-compute/nova.conf |grep virt_type
#virt_type = kvm
virt_type = qemu

[root@kolla ~]# docker restart nova_compute

kolla的安装要求目标机器至少两块网卡，本次安装使用2块网卡对应管理网络和外部网络两个网络平面，在vmware workstation虚拟机新增一块网卡ens34：

ens32，NAT模式，管理网络，正常配置静态IP即可。租户网络与该网络复用，租户vm网络不单独创建网卡 ens34，桥接模式，外部网络，无需配置IP地址，这个其实是让neutron的br-ex 绑定使用，虚拟机通过这块网卡访问外网。

ens34网卡配置参考： https://docs.openstack.org/install-guide/environment-networking-controller.html

cat > /etc/sysconfig/network-scripts/ifcfg-ens34 <<EOF
NAME=ens34
DEVICE=ens34
TYPE=Ethernet
ONBOOT="yes"
BOOTPROTO="none"
EOF

#重新加载ens34网卡设备
nmcli con reload && nmcli con up ens34

如果启用cinder还需要额外添加磁盘，这里以添加一块/dev/sdb磁盘为例，创建为物理卷并加入卷组。

pvcreate /dev/sdb
vgcreate cinder-volumes /dev/sdb

注意卷组名称为cinder-volumes，默认与后面的globals.yml中定义一致。

[root@kolla ~]# cat /etc/kolla/globals.yml | grep cinder_volume_group
#cinder_volume_group: "cinder-volumes"

部署 kolla ansible

配置主机名,kolla预检查时rabbitmq可能需要能够进行主机名解析

hostnamectl set-hostname kolla

安装依赖

yum install -y python-devel libffi-devel gcc openssl-devel libselinux-python python2-pip  python-pbr epel-release ansible

配置阿里云pip源，否则pip安装时会很慢

mkdir ~/.pip
cat > ~/.pip/pip.conf << EOF
[global]
trusted-host=mirrors.aliyun.com
index-url=https://mirrors.aliyun.com/pypi/simple/
EOF

安装 kolla-ansible

kolla版本与openstack版本对应关系：https://releases.openstack.org/teams/kolla.html

pip install setuptools==22.0.5
pip install pip==20.3.4
pip install wheel
pip install kolla-ansible==9.1.0 --ignore-installed PyYAML

复制 kolla-ansible配置文件到当前环境

mkdir -p /etc/kolla
chown $USER:$USER /etc/kolla

cp -r /usr/share/kolla-ansible/etc_examples/kolla/* /etc/kolla

cp /usr/share/kolla-ansible/ansible/inventory/* .

修改ansible配置文件

cat << EOF | sed -i '/^\[defaults\]$/ r /dev/stdin' /etc/ansible/ansible.cfg
host_key_checking=False
pipelining=True
forks=100
EOF

默认有all-in-one和multinode两个inventory文件，这里使用all-in-one，来规划集群角色，配置默认即可

[root@kolla ~]# cat all-in-one | more

检查inventory配置是否正确，执行：

ansible -i all-in-one all -m ping

生成openstack组件用到的密码，该操作会填充/etc/kolla/passwords.yml，该文件中默认参数为空。

kolla-genpwd

修改keystone_admin_password，可以修改为自定义的密码方便后续horizon登录，这里改为kolla。

$ sed -i 's#keystone_admin_password:.*#keystone_admin_password: kolla#g' /etc/kolla/passwords.yml

$ cat /etc/kolla/passwords.yml | grep keystone_admin_password
keystone_admin_password: kolla

修改全局配置文件globals.yml，该文件用来控制安装哪些组件，以及如何配置组件，由于全部是注释，这里直接追加进去，也可以逐个找到对应项进行修改。

cp /etc/kolla/globals.yml{,.bak}

cat >> /etc/kolla/globals.yml <<EOF
# Kolla options

kolla_base_distro: "centos"
kolla_install_type: "binary"
openstack_release: "train"
kolla_internal_vip_address: "192.168.150.155"

# Docker options
# docker_registry: "registry.cn-beijing.aliyuncs.com"
# docker_namespace: "kollaimage"

# Neutron - Networking Options
network_interface: "ens32"
neutron_external_interface: "ens34"
neutron_plugin_agent: "openvswitch"
enable_neutron_provider_networks: "yes"

# OpenStack services
enable_cinder: "yes"
enable_cinder_backend_lvm: "yes"

EOF

参数说明：

kolla_base_distro: kolla镜像基于不同linux发型版构建，主机使用centos这里对应使用centos类型的docker镜像即可。 kolla_install_type: kolla镜像基于binary二进制和source源码两种类型构建，实际部署使用binary即可。 openstack_release: openstack版本可自定义，会从dockerhub拉取对应版本的镜像 kolla_internal_vip_address: 单节点部署kolla也会启用haproxy和keepalived，方便后续扩容为高可用集群，该地址是ens32网卡网络中的一个可用IP。 docker_registry: 默认从dockerhub拉取镜像，也可以本地搭建仓库，提前推送镜像上去。 docker_namespace: 阿里云kolla镜像仓库所在的命名空间，dockerhub官网默认是kolla。 network_interface: 管理网络的网卡 neutron_external_interface: 外部网络的网卡 neutron_plugin_agent: 默认启用openvswitch enable_neutron_provider_networks: 启用外部网络 enable_cinder: 启用cinder enable_cinder_backend_lvm: 指定cinder后端存储为lvm

部署 openstack 组件

部署openstack

# 预配置，安装docker、docker sdk、关闭防火墙、配置时间同步等
kolla-ansible -i ./all-in-one bootstrap-servers

# 部署前环境检查，可能会报docker版本的错，可以忽略
kolla-ansible -i ./all-in-one prechecks

# 拉取镜像，也可省略该步骤，默认会自动拉取
kolla-ansible -i ./all-in-one pull

# 执行实际部署，拉取镜像，运行对应组件容器
kolla-ansible -i ./all-in-one deploy

# 生成openrc文件
kolla-ansible post-deploy

以上部署没有报错中断说明部署成功，所有openstack组件以容器方式运行，查看容器

[root@kolla ~]# docker ps -a

确认没有Exited等异常状态的容器

[root@kolla ~]# docker ps -a  | grep -v Up

本次部署运行了38个容器

[root@localhost kolla-env]# docker ps -a | wc -l
39

查看拉取的镜像

[root@kolla ~]# docker images | wc -l
39
[root@kolla ~]# docker images
REPOSITORY                       TAG       IMAGE ID       CREATED         SIZE
kolla/centos-binary-heat-api     train     b97df3444b35   10 months ago   1.11GB
kolla/centos-binary-heat-engine  train     e19de6feec32   10 months ago   1.11GB
......

查看cinder使用的卷，自动创建了lvm

[root@kolla ~]# lsblk | grep cinder
├─cinder--volumes-cinder--volumes--pool_tmeta 253:3    0   20M  0 lvm
│ └─cinder--volumes-cinder--volumes--pool     253:5    0   19G  0 lvm
└─cinder--volumes-cinder--volumes--pool_tdata 253:4    0   19G  0 lvm
  └─cinder--volumes-cinder--volumes--pool     253:5    0   19G  0 lvm

[root@kolla ~]# lvs | grep cinder
  cinder-volumes-pool cinder-volumes twi-a-tz--  19.00g             0.00   10.55

另外需要注意，不要在该节点安装libvirt等工具，这些工具安装后可能会启用libvirtd和iscsid.sock等服务，kolla已经在容器中运行了这些服务，这些服务会调用节点上的sock文件，如果节点上也启用这些服务去抢占这些文件，会导致容器异常。默认kolla在预配置时也会主动禁用节点上的相关服务。

安装 openStack 客户端

可以直接安装到服务器上或者使用docker安装容器

推荐使用docker容器方式运行客户端

使用docker容器作为客户端

docker run -d --name client \
  --restart always \
  -v /etc/kolla/admin-openrc.sh:/admin-openrc.sh:ro \
  -v /usr/share/kolla-ansible/init-runonce:/init-runonce:rw \
  kolla/centos-binary-openstack-base:train sleep infinity

docker exec -it client bash
source /admin-openrc.sh
openstack service list

yum安装openstack客户端

#启用openstack存储库
yum install -y centos-release-openstack-train

#安装openstack客户端
yum install -y python-openstackclient

#启用selinux,安装openstack-selinux软件包以自动管理OpenStack服务的安全策略
yum install -y openstack-selinux

#报错处理
pip uninstall urllib3
yum install -y python2-urllib3

运行 cirros 实例

kolla ansible提供了一个快速创建cirros demo实例的脚本/usr/share/kolla-ansible/init-runonce。

脚本需要cirros镜像，如果网络较慢可以使用浏览器下载放在/opt/cache/files目录下：

wget https://github.com/cirros-dev/cirros/releases/download/0.4.0/cirros-0.4.0-x86_64-disk.img
mkdir -p /opt/cache/files/
mv cirros-0.4.0-x86_64-disk.img /opt/cache/files/

定义init-runonce示例脚本外部网络配置：

#定义init-runonce示例脚本外部网络配置
vim /usr/share/kolla-ansible/init-runonce
EXT_NET_CIDR=${EXT_NET_CIDR:-'192.168.35/24'}
EXT_NET_RANGE=${EXT_NET_RANGE:-'start=192.168.35.150,end=192.168.35.188'}
EXT_NET_GATEWAY=${EXT_NET_GATEWAY:-'192.168.35.1'}

#执行脚本，上传镜像到glance，创建内部网络、外部网络、flavor、ssh key，并运行一个实例
source /etc/kolla/admin-openrc.sh
/usr/share/kolla-ansible/init-runonce

参数说明：

EXT_NET_CIDR 指定外部网络，由于使用桥接模式，直接桥接到了电脑的无线网卡，所以这里网络就是无线网卡的网段。 EXT_NET_RANGE 指定从外部网络取出一个地址范围，作为外部网络的地址池 EXT_NET_GATEWAY 外部网络网关，这里与wifi网络使用的网关一致

根据最终提示运行实例

openstack server create \
    --image cirros \
    --flavor m1.tiny \
    --key-name mykey \
    --network demo-net \
    demo1

访问 openstack horizon

访问openstack horizon需要使用vip地址，节点上可以看到由keepalived容器生成的vip

[root@kolla ~]# ip a |grep ens32
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    inet 192.168.150.101/24 brd 192.168.150.255 scope global noprefixroute dynamic ens32
    inet 192.168.150.155/32 scope global ens32

浏览器直接访问该地址即可登录到horizon

http://192.168.150.155

我这里的用户名密码为admin/kolla，信息可以从admin-openrc.sh中获取

[root@kolla ~]# cat /etc/kolla/admin-openrc.sh
# Clear any old environment that may conflict.
for key in $( set | awk '{FS="="}  /^OS_/ {print $1}' ); do unset $key ; done
export OS_PROJECT_DOMAIN_NAME=Default
export OS_USER_DOMAIN_NAME=Default
export OS_PROJECT_NAME=admin
export OS_TENANT_NAME=admin
export OS_USERNAME=admin
export OS_PASSWORD=kolla
export OS_AUTH_URL=http://192.168.150.155:35357/v3
export OS_INTERFACE=internal
export OS_ENDPOINT_TYPE=internalURL
export OS_IDENTITY_API_VERSION=3
export OS_REGION_NAME=RegionOne
export OS_AUTH_PLUGIN=password

默认登录后如下

在horizion查看创建的网络和实例

登录实例控制台，验证实例与外网的连通性，cirros用户密码在初次登录时有提示：

为实例绑定浮动IP地址，方便从外部ssh远程连接到实例

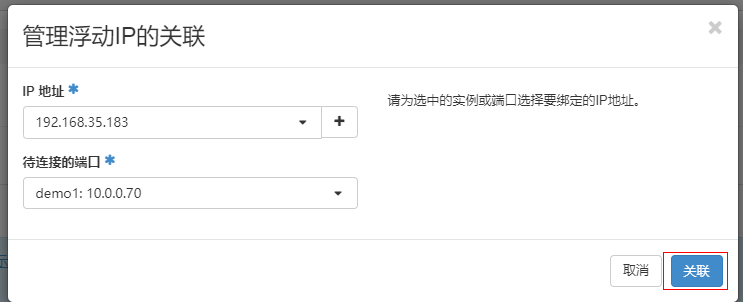

点击+随机分配一个浮动IP

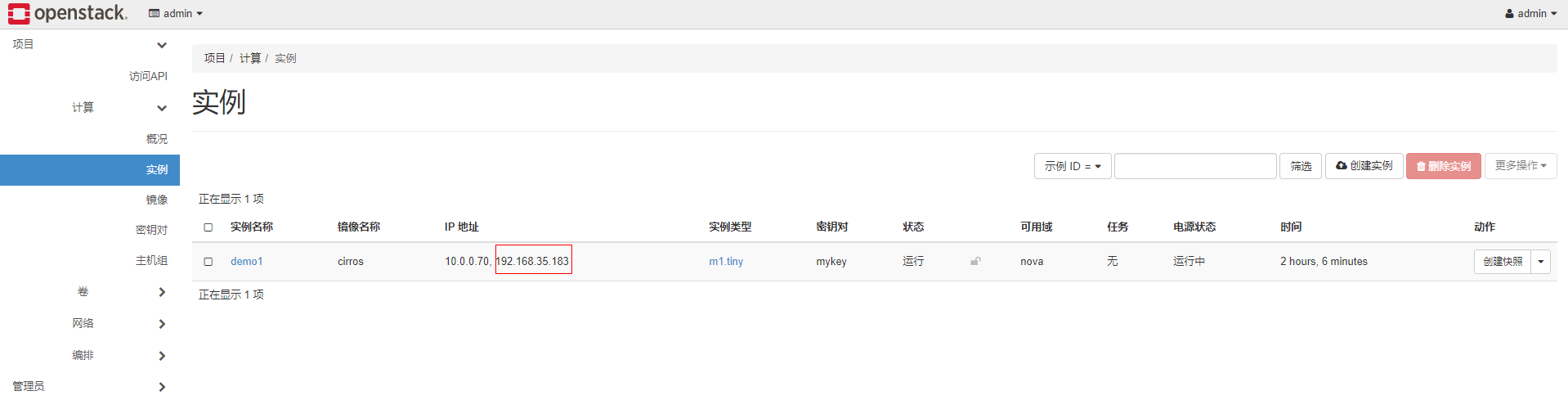

在实例界面可以看到绑定的浮动ip

在kolla节点上或者在集群外部使用SecureCRT等ssh工具连接到实例。cirros镜像默认用户密码为cirros/gocubsgo，该镜像信息官网有介绍： https://docs.openstack.org/image-guide/obtain-images.html#cirros-test

[root@kolla ~]# ssh cirros@192.168.35.183
cirros@192.168.35.183's password:

运行 centos 实例

centos官方维护有相关cloud image，如果不需要进行定制，可以直接下载来运行实例。

参考：https://docs.openstack.org/image-guide/obtain-images.html

CentOS官方维护的镜像下载地址： http://cloud.centos.org/centos/7/images/

也可以使用命令直接下载镜像，但是下载可能较慢，建议下载好在进行上传。以centos7.8为例：

wget http://cloud.centos.org/centos/7/images/CentOS-7-x86_64-GenericCloud-2003.qcow2c

下载完成后上传镜像到openstack，直接在horizon上传即可。也可以使用命令上传。

注意：默认该镜像运行的实例只能使用ssh key以centos用户身份登录，如果需要使用root远程ssh连接到实例需要在上传前为镜像配置root免密并开启ssh访问。

参考：https://blog.csdn.net/networken/article/details/106713658

另外我们的命令客户端在容器中，所有这里有些不方便，首先要将镜像复制到容器中，然后使用openstack命令上传。

这里复制到client容器的根目录下。

[root@kolla ~]# docker cp CentOS-7-x86_64-GenericCloud-2003.qcow2c client:/

[root@kolla ~]# docker exec -it client bash
()[root@f11a103c5ade /]#
()[root@f11a103c5ade /]# source /admin-openrc.sh

()[root@f11a103c5ade /]# ls | grep CentOS
CentOS-7-x86_64-GenericCloud-2003.qcow2c

执行以下openstack命令上传镜像

openstack image create "CentOS78-image" \
  --file CentOS-7-x86_64-GenericCloud-2003.qcow2c \
  --disk-format qcow2 --container-format bare \
  --public

创建实例

openstack server create \
    --image CentOS78-image \
    --flavor m1.small \
    --key-name mykey \
    --network demo-net \
    demo-centos

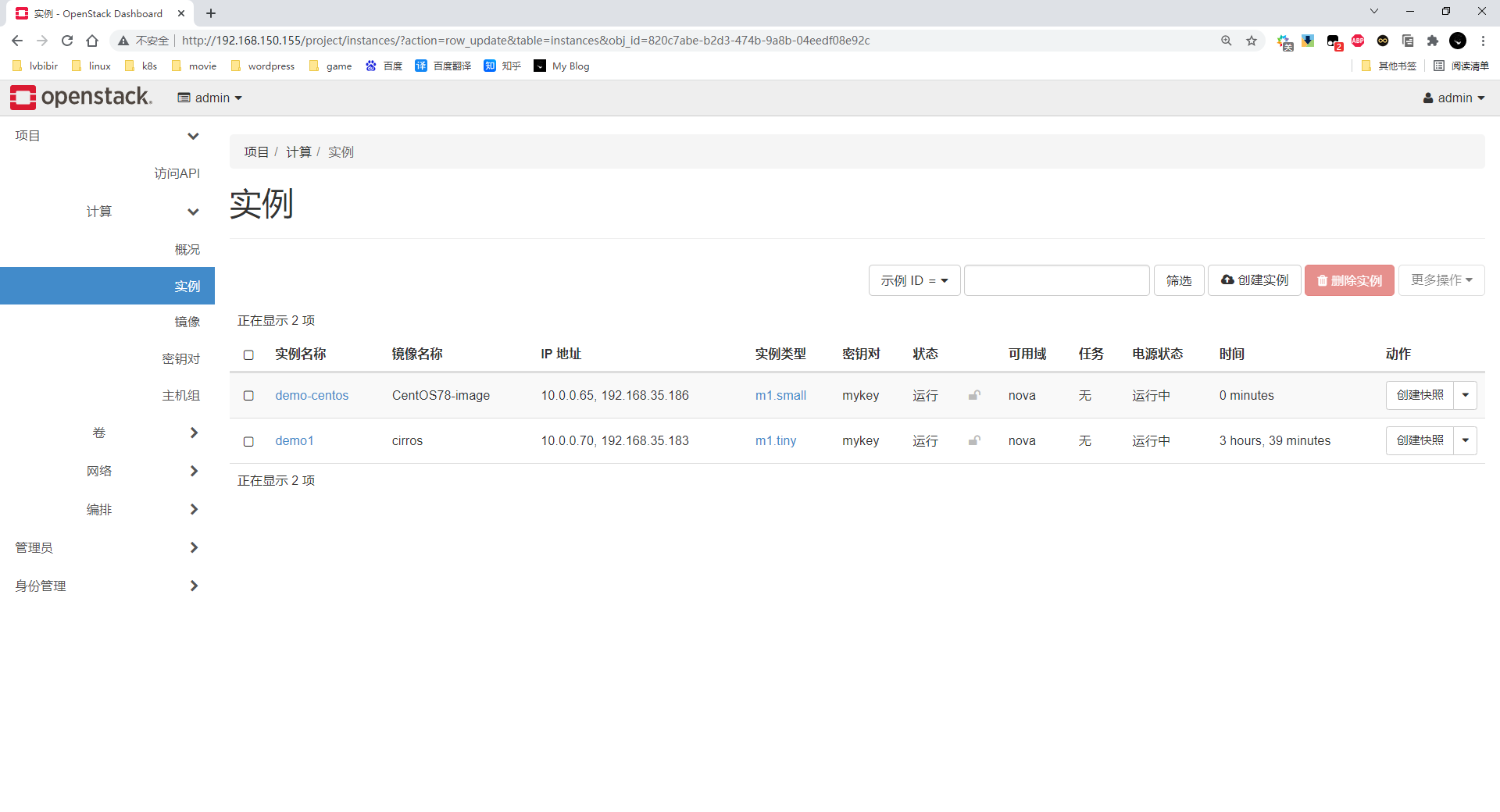

创建完成后为实例绑定浮动IP。

如果实例创建失败可以查看相关组件报错日志

[root@kolla ~]# tail -100f /var/log/kolla/nova/nova-compute.log

如果没有提前定制镜像修改root密码，只能使用centos用户及sshkey登录，由于是在容器中运行的demo示例，ssh私钥也保存在容器的默认目录下，在容器中连接实例浮动IP测试

[root@kolla ~]# docker exec -it client bash
()[root@b86f87f7f101 ~]# ssh -i /root/.ssh/id_rsa centos@192.168.35.186
Last login: Fri Oct 29 08:10:42 2021 from 192.168.35.188
[centos@demo-centos ~]$ sudo -i
[root@demo-centos ~]#

运行 ubuntu 实例

下载镜像

wget https://cloud-images.ubuntu.com/bionic/current/bionic-server-cloudimg-amd64.img
docker cp bionic-server-cloudimg-amd64.img client:/

上传镜像

openstack image create "Ubuntu1804" \
  --file bionic-server-cloudimg-amd64.img \
  --disk-format qcow2 --container-format bare \
  --public

创建实例

openstack server create \
    --image Ubuntu1804 \
    --flavor m1.small \
    --key-name mykey \
    --network demo-net \
    demo-ubuntu

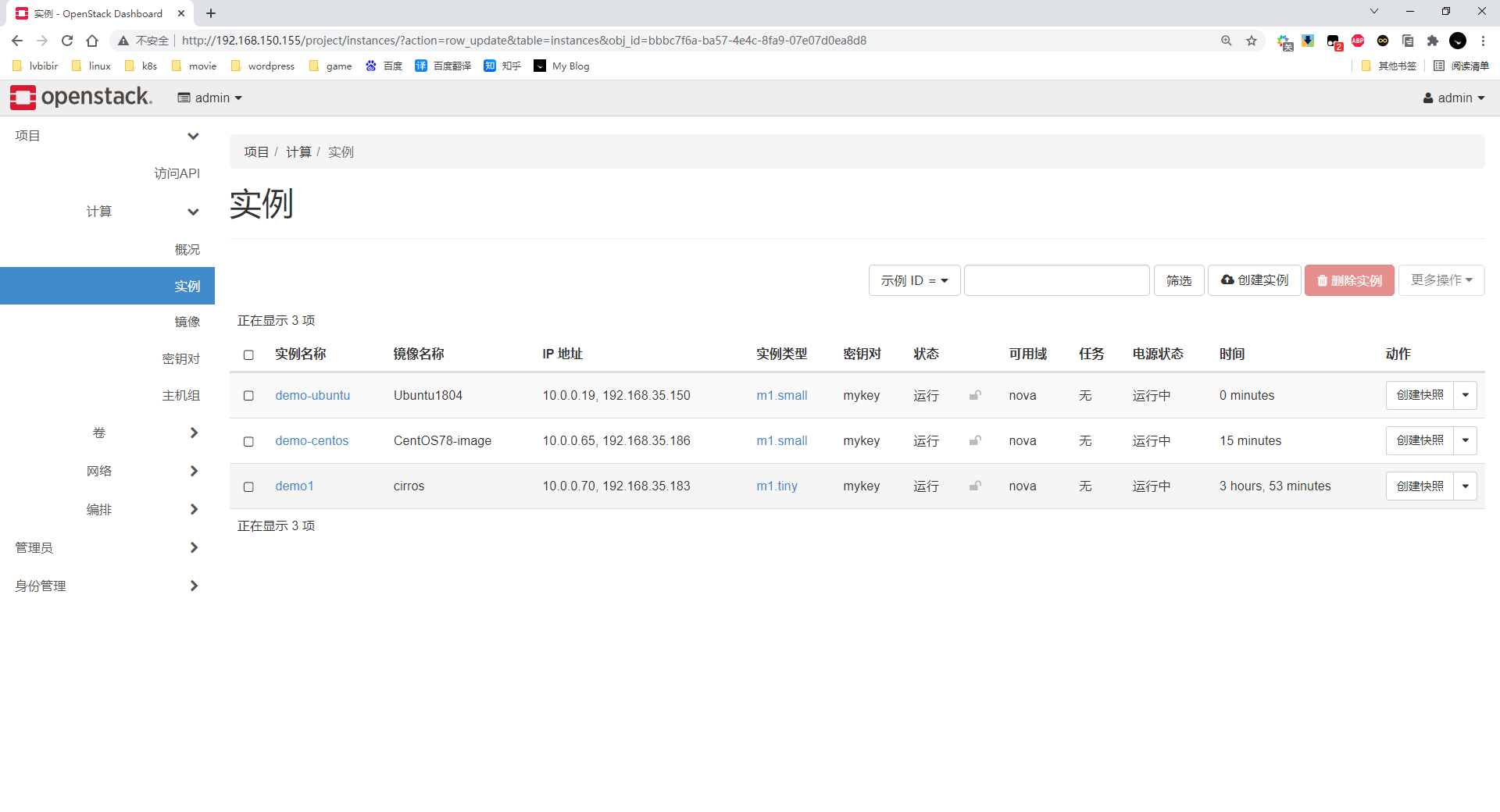

绑定浮动ip

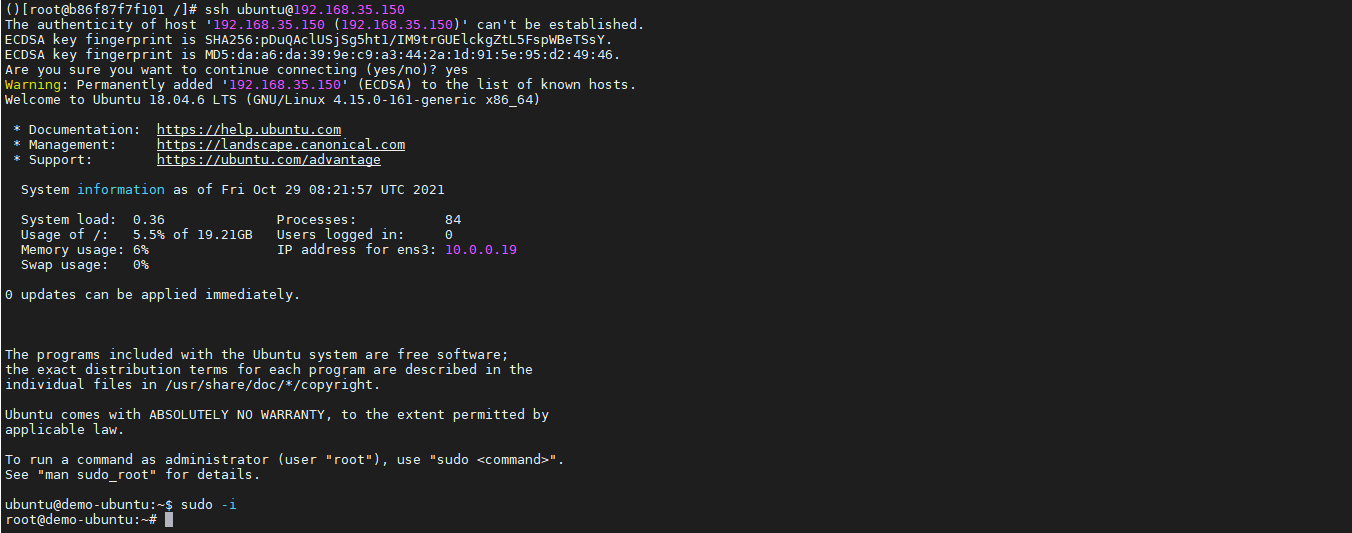

ubuntu镜像默认用户为ubuntu，首次登陆使用sshkey方式

调整集群配置

新增 magnum & ironic 组件

magnum 和 ironic 默认状态下是没有安装的，在 /etc/kolla/globals.yml 可以看到默认配置

#enable_magnum: "no"
#enable_ironic: "no"

在 /etc/kolla/globals.yml 之前的配置下面新增如下，参数的具体含义查看官方文档

# ironic
enable_ironic: true
ironic_dnsmasq_interface: "enp11s0f1"
ironic_dnsmasq_dhcp_range: "192.168.45.200,192.168.45.210"
ironic_dnsmasq_default_gateway: 192.168.45.1
ironic_cleaning_network: "public1"
ironic_dnsmasq_boot_file: pxelinux.0

# magnum
enable_magnum: true

ironic 组件还需要一些其他操作

mkdir -p /etc/kolla/config/ironic/
curl https://tarballs.openstack.org/ironic-python-agent/dib/files/ipa-centos7-master.kernel -o /etc/kolla/config/ironic/ironic-agent.kernel
curl https://tarballs.openstack.org/ironic-python-agent/dib/files/ipa-centos7-master.initramfs -o /etc/kolla/config/ironic/ironic-agent.initramfs

在现有集群中新增组件

kolla-ansible -i all-in-one deploy --tags horizon,magnum,ironic

修改组件配置

集群部署完成后需要开启新的组件或者扩容，可以修改/etc/kolla/global.yml调整参数。或者在/etc/kolla/config目录下创建自定义配置文件，例如

# mkdir -p /etc/kolla/config/nova

# vim /etc/kolla/config/nova/nova.conf

[DEFAULT]
block_device_allocate_retries = 300
block_device_allocate_retries_interval = 3

重新配置openstack，kolla会自动重建配置变动的容器组件。

kolla-ansible -i all-in-one reconfigure -t nova

kolla配置和日志文件

各个组件配置文件目录： /etc/kolla/
各个组件日志文件目录：/var/log/kolla/

清理kolla ansilbe集群

kolla-ansible destroy --include-images --yes-i-really-really-mean-it
# 或者
[root@kolla ~]# cd /usr/share/kolla-ansible/tools/
[root@all tools]# ./cleanup-containers
[root@all tools]# ./cleanup-host
#重置cinder卷，谨慎操作
vgremove cinder-volumes

重新部署 kolla ansible 集群

## 清除操作

先关闭所有运行的实例，再进行下面操作

[root@kolla ~]# cd /usr/share/kolla-ansible/tools/
[root@all tools]# ./cleanup-containers
vgremove cinder-volumes

## 重建操作

pvcreate /dev/sdb
vgcreate cinder-volumes /dev/sdb

kolla-ansible -i ./all-in-one deploy
kolla-ansible post-deploy

可能遇到的问题

虚拟ip分配失败

这种情况多半是由于虚拟ip没有分配到，并不是端口问题

解决方法1

在全局的配置中添加/修改这个id值，必须是0-255之间的数字，并且确保在整个二层网络中是唯一的

vim /etc/kolla/globals.yml

keepalived_virtual_router_id: "199"

https://www.bianchengquan.com/article/506138.html

解决方法2

https://www.nuomiphp.com/serverfault/en/5fff3e4524544316281a16b0.html

参考

官方文档

https://blog.csdn.net/networken/article/details/106728002

https://blog.csdn.net/qq_33316576/article/details/107457111

https://blog.csdn.net/networken/article/details/106745167

kolla ansible简介#

部署 openstack 集群#

安装环境准备#

部署 kolla ansible#

部署 openstack 组件#

安装 openStack 客户端#

运行 cirros 实例#

访问 openstack horizon#

运行 centos 实例#

运行 ubuntu 实例#

调整集群配置#

新增 magnum & ironic 组件#

修改组件配置#

kolla配置和日志文件#

清理kolla ansilbe集群#

重新部署 kolla ansible 集群#

可能遇到的问题#

虚拟ip分配失败#

参考#
